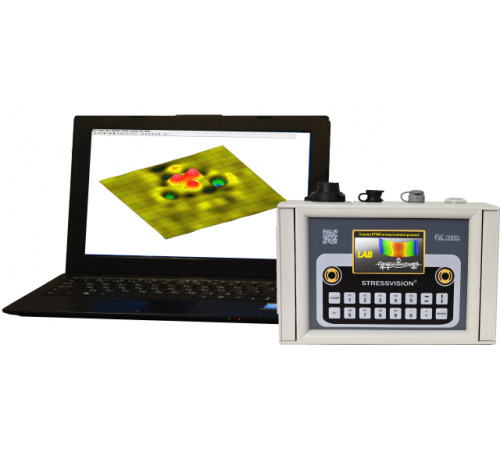

Сканер РГМН магнитоанизотропный "STRESSVISION" LAB

Сканер РГМН магнитоанизотропный STRESSVISION LAB  7   поколения предназначен для измерения механических, остаточных напряжений поверхностного слоя объектов контроля, изготовленных из низкоуглеродистых и низколегированных сталей (конструкционных, трубных, судовых и пр.). 2D и 3D-визуализация напряженного состояния зон контроля производится в программном продукте STRESSVISION на основании данных натурных измерений разности главных механических напряжений (РГМН). Измерения проводятся одним оператором в режиме ручного сканирования с применением накладных преобразователей в полевых условиях, лаборатории, на производстве.

Производитель: ООО “Феррологика” (Россия. Разработка и производство).

Сканер РГМН магнитоанизотропный STRESSVISION LAB — специальная модель прибора для лабораторий и технических ВУЗов.

В версию прибора LAB мы заложили основные функциональные возможности приборной серии STRESSVISION. Аппаратно-программный комплекс имеет доступный для освоения интерфейс прибора и программного продукта для ПК. Модель LAB, на наш взгляд, наиболее удачный выбор для обеспечения учебного процесса специализированным аппаратно-программным комплексом измерения напряжений и оценки НДС стальных образцов, изделий и конструкций. Возможностей прибора достаточно для ведения научной работы, что демонстрируют ведущие технические ВУЗы, располагающие прибором STRESSVISION. При работе с прибором не требуются контактные жидкости, не требуется зачистка или травление поверхности, отсутствуют опасные излучения. Стоимость прибора значительно ниже средств оценки НДС зарубежного производства.

Научные сотрудники, студенты и аспиранты ведущих ВУЗов регулярно проводят занятия и исследования с применением приборов STRESSVISION, публикуют научные труды на основе проведенных исследований (открыть).

Достоинство прибора STRESSVISION LAB на основе магнитоанизотропного метода Жукова состоит в том, что с его помощью можно оперативно оценить действующие механические напряжения и определить значения разности главных механических напряжений (РГМН) для плоского напряженного состояния конструкции, произвести визуализацию напряженного состояния поверхностного слоя металла в зоне контроля.

Зондирование металла специальным электромагнитным полем позволяет получить информацию о напряженном состоянии среды с высокой точностью и воспроизводимостью. Результаты измерений предоставляют достаточную информацию для оценки коэффициента концентрации механических напряжений (КМН), уровней разности главных механических напряжений (РГМН) по «направлению», градиента РГМН.

Область применения приборов STRESSVISION LAB:

• Измерение механических (эксплуатационных, остаточных) напряжений (марки стали: 3, 10, 20, 45, 09Г2, 14Г2, 12ГС, 16ГС, 17ГС, 17Г1С, 09Г2С, 10Г2С1, 10Г2БД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 18Г2АФпс, 14ХГС, 15Г2АФДпс, 20ХГ2Ц, 10ХСНД, 10ХНДП, 15ХСНД, 35ГС, 25Г2С и др.);
• Визуализация изменения напряженного состояния образцов к примеру, при центральном растяжении, прямом чистом изгибе, кручении;
• Контроль качества сварных соединений по параметрам напряженного состояния;
• Отладка технологии и контроль качества термообработки;
• Отработка технологии и режимов сварки;
• Дефектономия напряженного состояния объекта контроля:
• Определение параметров напряженного состояния в области выявленных дефектов;
• Выявление дефектов по параметрам напряженного состояния;
• Определение степени опасности выявленных дефектов.

Сканер РГМН магнитоанизотропный STRESSVISION LAB для технических ВУЗов имеет следующие отличительные особенности:

• Исследование образцов (изделий, элементов конструкций) с размерами области контроля от 80х80 мм при визуализации поля напряжений и 40х40 мм при измерении напряжений в отдельной точке контроля;
• Электропитание портативной настольной версии прибора STRESSVISION LAB осуществляется от стандартных аккумуляторов АА 1,2 В (легко заменить в процессе занятий или на объекте), безопасно;
• При работе с прибором не требуются контактные жидкости, не требуется зачистка или травление поверхности;
• Отсутствуют опасные излучения;
• Скорость одиночного измерения — 1 сек.;
• Прибор поставляется в пыле-влагозащищенном кейсе с набором необходимых принадлежностей и специализированным программным продуктом STRESSVISION LAB и готов к применению сразу после приобретения;
• Обучение работе с прибором проводится через фирменную мультимедийную систему дистанционного обучения на русском языке. Доступ к системе организован для владельцев прибора STRESSVISION.

Возможности STRESSVISION LAB:

• 2D визуализация напряженного состояния поверхностного слоя металла, сварных соединений, околошовной зоны;
• Работа через слой диэлектрической изоляции или лакокрасочных покрытий толщиной до 3 мм;
• Выявление опасных и зарождающихся дефектов (в сварных швах и основном металле), создающих концентрацию механических напряжений;
• Определение наличия условий перехода объекта контроля в аварийное состояние.

Прибор STRESSVISION успешно применяют ведущие технические ВУЗы России:

• Санкт-Петербургский горный университет;
• Брянский государственный технический университет;
• Башкирский государственный университет;
• Дальневосточный федеральный университет;
• Дальневосточный государственный университет путей сообщения;
• Государственный университет морского и речного флота им. адмирала С. О. Макарова;
• Мордовский государственный университет;
• Оренбургский государственный университет;
• Самарский государственный технический университет;
• САФУ — Северный (Арктический) Федеральный Университет им. М.В. Ломоносова;
• Уфимский государственный нефтяной технический университет;
• и др.

в Республике Казахстан:

• Карагандинский государственный технический университет;
• Институт ядерной физики (Министерство энергетики Республики Казахстан).
