Сканер напряженно-деформированного состояния (НДС) магнитоанизотропный “НОРМАСТРЕСС”

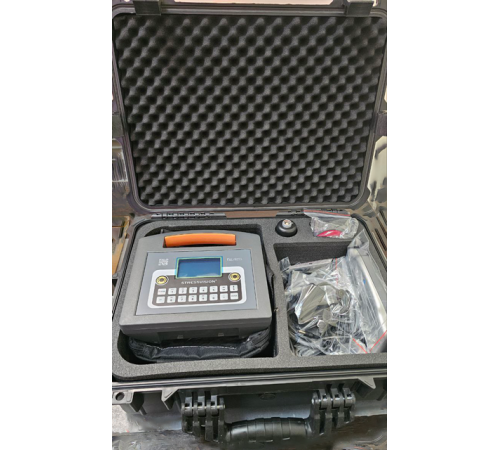

Сканер напряженно-деформированного состояния  (НДС) магнитоанизотропный “НОРМАСТРЕСС” (2025г.) разработан компанией Феррологика (г. С.-Петербург, Россия) на платформе STRESSVISION.

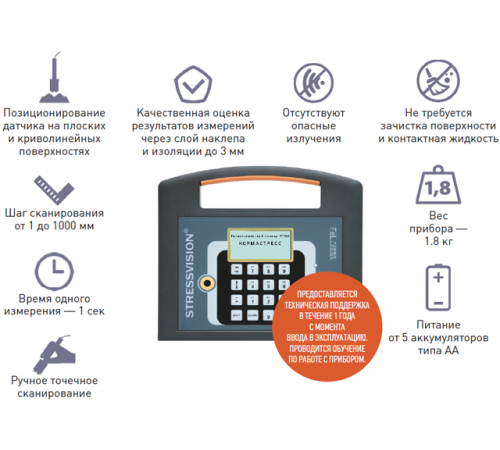

Сканер НДС “НОРМАСТРЕСС” предназначен для индикации уровней механических, эксплуатационных и остаточных напряжений поверхностного слоя объектов контроля из низкоуглеродистых и низколегированных сталей (конструкционных, трубных, судовых и пр.).  2D и 3D-визуализация напряженного состояния зон контроля производится в программном продукте “НОРМАСТРЕСС” на основании данных натурных измерений разности главных механических напряжений (РГМН).

Сканер НДС “НОРМАСТРЕСС” — современный прибор для контроля процессов перераспределения и снятия остаточных напряжений в сварных швах, стальных конструкциях и изделиях; мониторинга изменения напряжённо-деформированного состояния изделий и конструкций в ходе производства, эксплуатации и ремонтно-восстановительных работ.

Сканер НДС “НОРМАСТРЕСС” реализует современный экспресс‑метод неразрушающего контроля для оперативного получения исходных данных и оценки напряжённо‑деформированного состояния (НДС) основного металла и сварных соединений конструкций и изделий по параметру разности главных напряжений (РГМН).

НАПРАВЛЕНИЯ ПРИМЕНЕНИЯ

• Индикация уровней технологических остаточных напряжений в элементах стальных конструкций в экспресс-режиме, буквально в процессе изготовления продукции;
• Экспресс-оценка изменения напряженного состояния участков стальных конструкций (ДельтаРГМН) в результате технологических воздействий, таких как механическая обработка, термическая обработка, низкочастотная ударная обработка, ультразвуковая ударная обработка и др.;
• Контроль качества и отладка режимов технологических операций сварки, резки, вальцовки, токарной и фрезерной обработок;
• Поиск и выявление аномальной концентрации остаточных напряжений;
• Входной и приемочный контроль металла, изделий, готовой продукции по параметрам НДС;
• Паспортизация готовой продукции по параметрам НДС.

ТИПОВЫЕ ЭЛЕМЕНТЫ И ОБЪЕКТЫ КОНТРОЛЯ

•  Сварные соединения и основной металл конструкций;
•  Металлопрокат в состоянии поставки, изделия, готовая продукция;
•  Балки, колонны, рамы, фермы, каркасы, валы, оснастки;
•  Строительные и мостовые конструкции;
•  Компрессорные станции, пылеуловители, обечайки;
•  Трубопроводы (технологические, магистральные);
•  Подъемно-транспортное оборудование;
•  Резервуары, цистерны;
•  Изделия аддитивного производства.

ПРОГРАММНЫЙ МОДУЛЬ «ДЕЛЬТА РГМН»

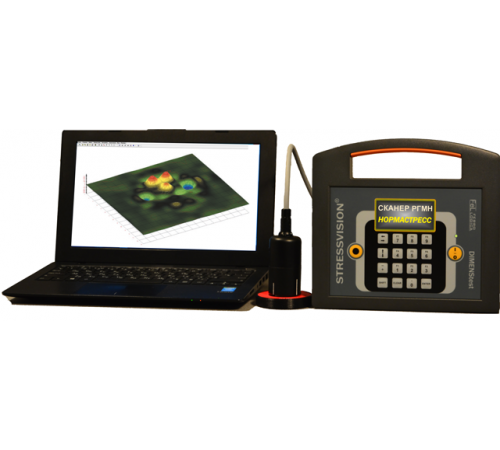

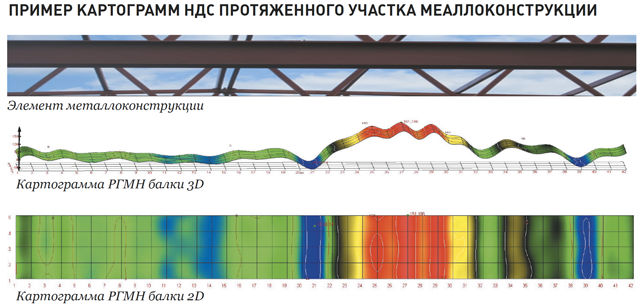

В процессе производства металлических конструкций, ремонтно-восстановительных работ, операций по снятию (перераспределению) остаточных напряжений, необходимо обеспечить точную диагностику напряженно-деформированного состояния (НДС) и управляемое снижение уровней концентрации и градиентов напряжений. В целях диагностики НДС применяется приборное средство индикации остаточных напряжений «Сканер РГМН «НОРМАСТРЕСС». Прибор позволяет оперативно собрать и обработать информацию о напряженном состоянии исследуемой зоны контроля до и после проведения технологических операций, способных привести к изменению напряженного состояния объекта контроля. Результат работы НОРМАСТРЕСС – картограммы разности главных механических напряжений. Картограммы представляют собой 2D и 3D визуализацию напряженного состояния исследуемой зоны, сопровождаемую цифровыми значениями. При построении картограмм областей значительной площади и/или высокой плотностью измерений, диагностика НДС, а также оценка произошедших в результате технологических операций изменений напряженного состояния исследуемой зоны становится затруднительной.

В целях оперативной оценки изменений НДС при разнородных воздействиях на контролируемую зону и снижения временных затрат на анализ данных разработан программный модуль «ДельтаРГМН». Модуль встроен в программный комплекс обработки данных и обеспечивает оперативную обработку натурных измерений, полученных до и после выполнения технологических операций. Выходной результат — картограмма разности значений массивов измерений РГМН (ΔРГМН), зарегистрированных до и после воздействия. Сразу виден результат степени изменения НДС.
